| 外觀圖及用戶界面 |
| 車載機是公共汽車車載IC卡收費機的簡稱，它負責對乘客卡的合法性進行檢驗，并對合法的乘客卡進行扣款收費，對非法的卡進 |
| 行報警。 |
| |

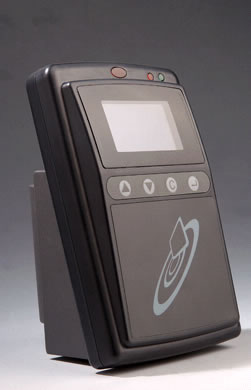

| 本系統采用的是我公司的產品 ZY18 型產品，它專門為讀寫 Mifare 1 卡而設計，抗干擾能力強、堅固耐用，它的外觀圖如下： |
| |
|
|
| |
| 如上圖所示，具有以下特點： |
| ·帶背光高分辨率 LCD藍色顯示屏，四行中文顯示； |
| ·紅、綠兩種顏色的指示燈； |
| ·語音提示，音量適中、音質清晰； |
| ·刷卡位置有明顯標志； |
| ·用戶界面友好，易于操作； |
| |
| 基本功能 |
| 1) 自動識別：在卡有效范圍內，自動識別卡的有效性，并對非本系統卡報警、拒絕操作； |
| 2) 顯示器：液晶顯示屏，可顯示日期、時間、乘客的卡號、卡類型、汽車線路號、車費及余額； |
| 3) 指示：操作進行時用指示燈和語音提示及報警； |
| 4) 查詢功能：查詢乘客卡當前交易的情況； |
| 5) 防沖突功能：多張卡同時進入車載機的感應區時，保證只對一張卡進行操作； |
| 6) 數據采集：采用紅外 IrDA （或 RF 無線方式）上、下載交易數據和黑名單； |
| 7) 時鐘修正：自動休整系統時鐘； |
| 8) 存儲記錄數：不少于 10000 條記錄 |
| 9) 數據備份：發生故障時可方便地將備份數據拆到其他機具讀出，保證交易數據不丟失； |
| 10) 防水：噴淋防水； |
| 11) 抗干擾：能在前后置汽、柴油發動機汽車上正常工作；防雷擊、防靜電、抗瞬間脈沖電壓； |
| 12) 兼容性、可擴展性 |
| 13) 對硬件不做任何改動，能夠兼容 Desfire 卡、雙界面 CPU 卡； |
| 14) 硬件、軟件的設計采用模塊化，易于程序的更新和功能的擴展； |
| |
| 基本性能指標： |
|
產品名稱 |
ZY18車載機 |
| 顯示信息 |
32 位 x 4 行液晶漢字顯示。 |
| 適應電壓 |
5V~35V 。具有過壓流自保護、反接保護、自恢復功能。當直流電源發生故障，車載機能自動封鎖、提示，防止對車載機硬件、軟件及數據等的破壞；當電源恢復時，車載機激動恢復到原工作狀態。
|
| 工作溫度 |
-40 ℃ ~70 ℃。（存儲溫度為 – 40℃ ~80 ℃） |
| 相對濕度 |
15%~95% |
| 存貯量 |
扣款信息：10000條（不備份） 5000條（雙備份） 黑名 單：4000個 |
| 抗瞬間電壓 |
不低于1500V |
| 抗振動 |
峰值加速度 300m/s2，脈沖持續時間 9 ms 條件下能正常工作 |
| 數據采集時間 |
小于10秒 |
| 音響 |
蜂鳴器和語音喇叭 |
| 接口 |
紅外IrDA （或RF無線）數據采集接口 |
| 萬年歷時鐘 |
-10秒/月<室溫下誤差<10秒/月 |
| 每筆交易時間 |
不大于300毫秒 |
| 接口 |
標準RS232接口、數據采集接口、非接觸式IC卡接口，符合ISO/IEC 14443 TYPE A MIFARE 1 |
| 其他特性 |
平均無故障工作時間MTBF>10000H、壽命周期>10年（在國產汽、電車環境下）。 | |
